LW36-126 ulkokäyttöinen korkeajännitteinen AC rikkiheksafluoridivirtakatkaisin

Yleiskatsaus

LW36-126-ulkokäyttöisessä korkeajännitteisessä AC-rikkiheksafluoridi-katkaisijassa on kolmivaiheinen posliinikolonnin yksikatkaisumekanismi. Kolme vaihetta on varustettu keskelle sijoitetulla jousikäyttömekanismilla ja kolme vaihetta on linkitetty toisiinsa, joten ulkonäkö on uusi ja hieno. Katkaisija käyttää SF6-kaasua eristys- ja valokaaren sammutusaineena. Katkaisijan kolme napaa kytketään käytön aikana SF6-kaasulla ja sen painetta ja tiheyttä valvotaan osoitintiheysreleellä.

Rakenteelliset ominaisuudet

1. Katkaisija käyttää kolmivaiheista posliinipilarin yksikatkaisurakennetta. Kolme vaihetta on varustettu jousikäyttömekanismilla. Ne on sijoitettu keskelle ja kolme vaihetta on linkitetty toisiinsa, joten ulkonäkö on uusi ja hieno. Katkaisija käyttää SF6-kaasua eristys- ja valokaaren sammutusaineena. Katkaisijan kolme napaa kytketään käytön aikana SF6-kaasulla ja sen painetta ja tiheyttä valvotaan osoitintiheysreleellä. Itseenergiakaaren sammutusperiaatteen ja katkaisijan liikejärjestelmän optimoidun suunnittelun ansiosta mekaaninen hyötysuhde paranee tehokkaasti ja käyttöteho on minimoitu;

2. Erinomainen murtokyky ja pitkä sähköinen käyttöikä;

3. Asennusalustan runko ja tuki on valmistettu kiinteästi taivutetuista teräslevyistä ja pintakäsittely on kaikki kuumasinkitty. Esiin tulevat kiinnikkeet on valmistettu lujista materiaaleista ja kuumasinkitystä tai ruostumattomasta teräksestä valmistettujen vakioosien ja mekanismikotelon kuori on ruostumatonta terästä. , joten tuotteella on erinomainen korroosionkestävyys;

4. Koneella on korkea luotettavuus ja sitä voidaan käyttää usein;

5. Rikkiheksafluoridikaasun ja optimaalista kosketinliikettä käyttävän katkaisijan luontaisen korkean dielektrisen lujuuden vuoksi katkaisija katkaisee kapasitiivisen virran ilman uudelleensytytystä;

6. Ulkoinen eristystaso on korkea, ulkoinen eristys on suunniteltu suurella ryömintäetäisyydellä, erityinen ryömintäetäisyys on suurempi tai yhtä suuri kuin 31 mm/kV ja sillä on erinomainen saastumisenkestävyys. Voi toimia turvallisesti ankarissa ympäristöissä;

7. Vahva virrankantokyky: Lämpötilan nousutesti suoritetaan 1,2-kertaisella nimellisvirralla 3150A, eli 3780A, ja jokaisessa pisteessä on edelleen suuri marginaali lämpötilan nousulle;

8. Tuotteen ulkonäkö ja rakenne ovat kompakteja, helppo asentaa ja korjata paikan päällä ja vaativat vain vähän huoltotöitä.

Katkaisijan tärkeimmät tekniset parametrit

Ieristyksen taso

Mekaaniset ominaisuudet

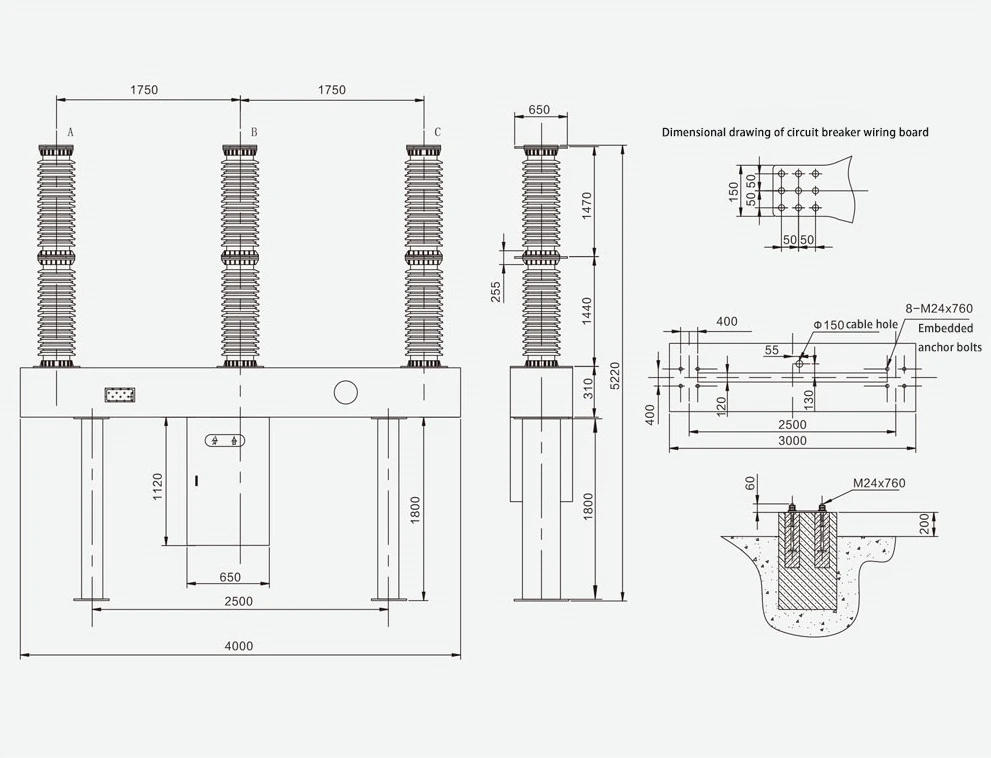

Ulkonäkö ja asennuskaavio
